2008奥运会国家体育场(鸟巢)
Beijing N&L Fabric Technology Co., Ltd.
公司自1995年成立至今,已先后承接了包括:国家体育场(鸟巢)膜结构、佛山世纪莲体育场、肯尼亚国际机场膜结构、青岛颐中体育场等在内的大批膜结构工程。其中10余个工程荣获膜结构行业国际最高奖IFAI(Industrial Fabrics Association International)大奖,20多个工程荣获鲁班奖、中国钢协空间结构分会奖。并于2015年荣获国家科学技术进步二等奖。
返回列表

2008奥运会国家体育场(鸟巢):  2008奥运会国家体育场 膜展开面积约100000平方米  【IFAI2008年度最佳工程金奖,中国建设工程鲁班奖、空间结构优秀工程综合银奖】  国家体育场位于北京市奥林匹克体

  2008奥运会国家体育场 膜展开面积约100000平方米


  【IFAI2008年度最佳工程金奖,中国建设工程鲁班奖、空间结构优秀工程综合银奖】

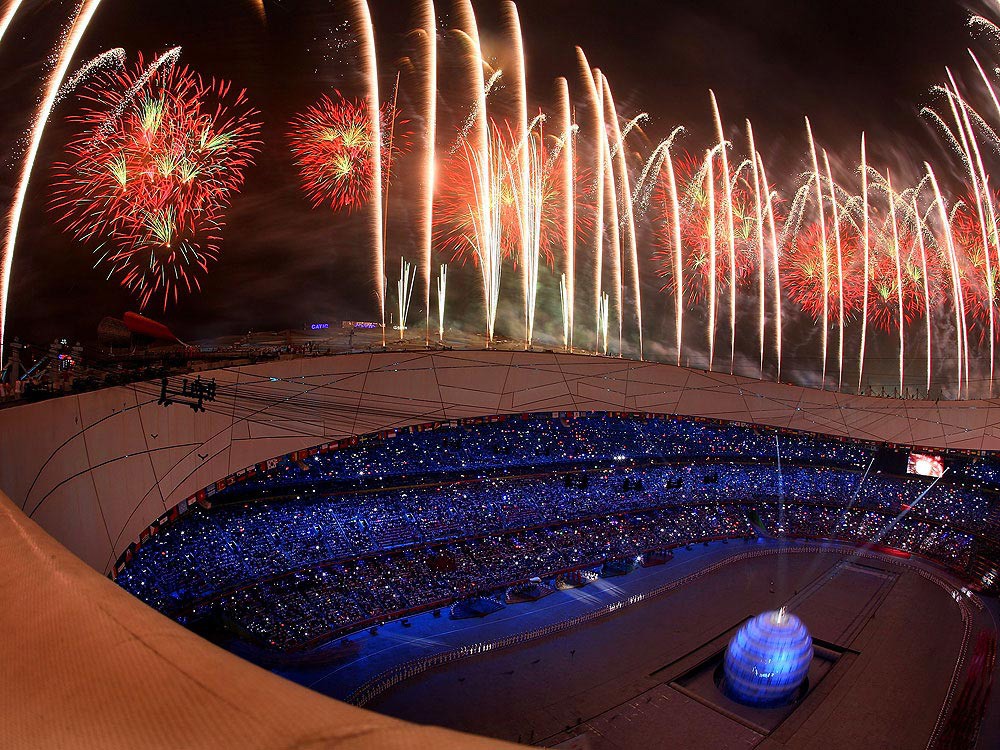

  国家体育场位于北京市奥林匹克体育中心,是2008年奥运会的主会场。国家体育场膜结构工程由北京纽曼帝莱蒙膜建筑技术有限公司承建。国家体育场屋盖结构的平面投影为椭圆形,长轴333m,短轴290m,顶面为比较平滑的马鞍曲面。体育场屋面开口近似椭圆形,由两条椭圆线段和两条圆弧线段合成。

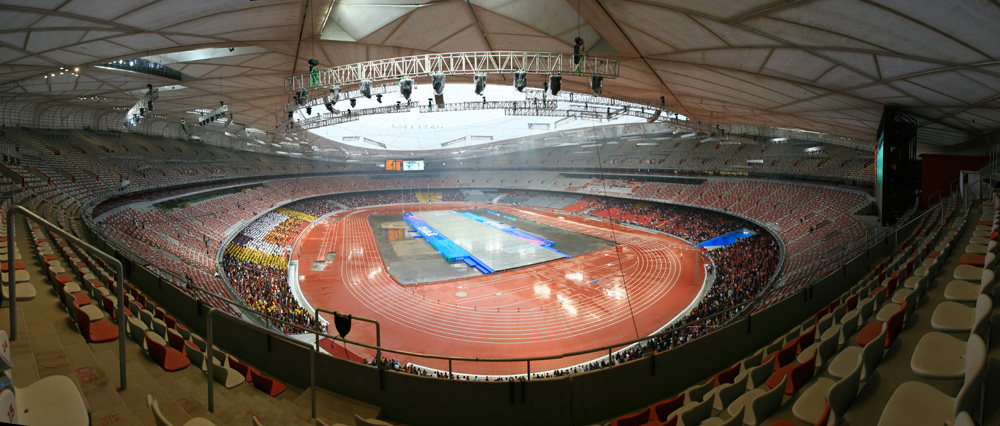

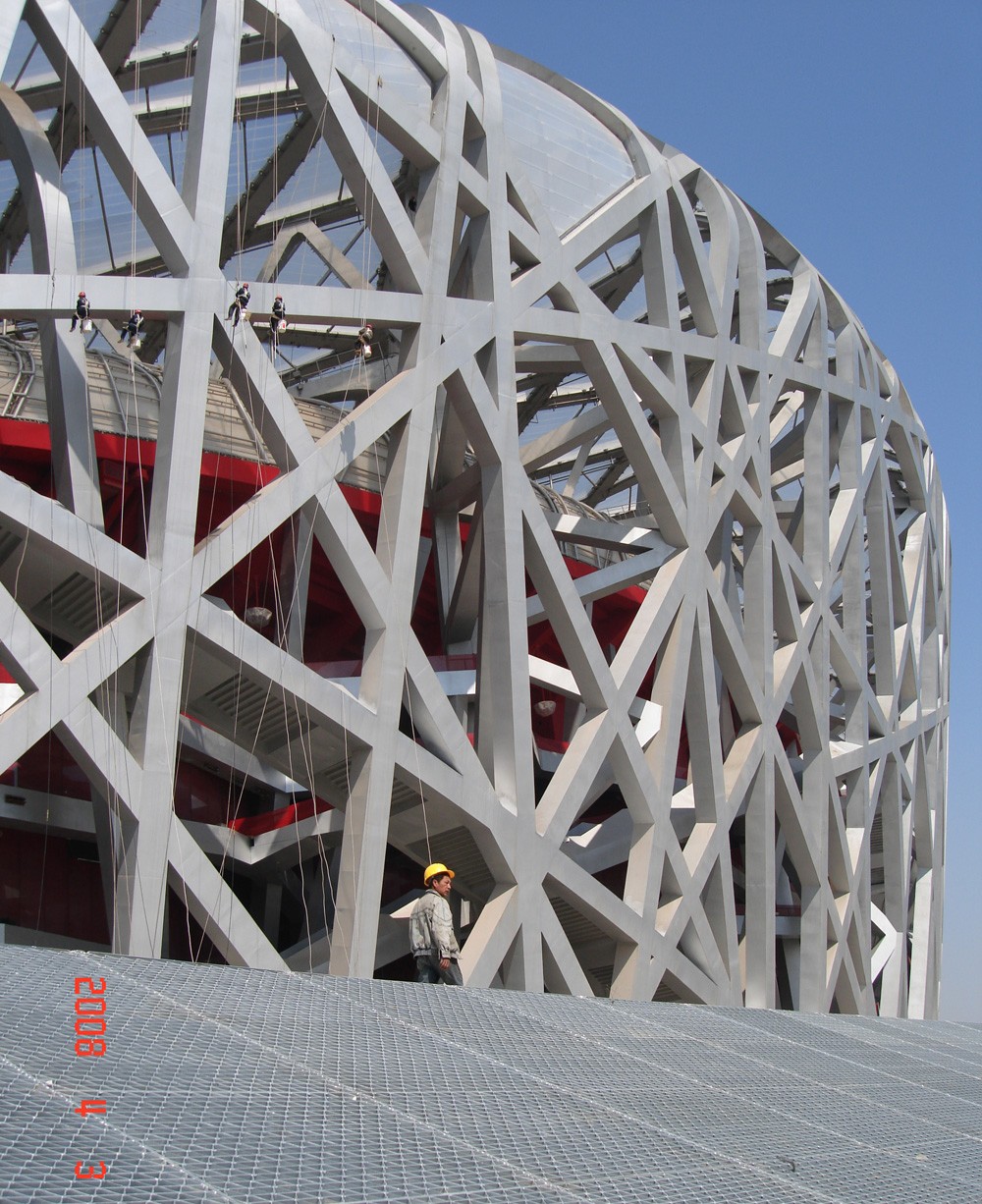

  体育场屋盖膜结构可分为屋面维护膜,声学吊顶膜。其中屋面维护膜结构采用单层ETFE膜材,由约1024个膜片单元组成,总面积约42000平方米。最大膜片单元面积约250平米,最小膜片单元面积为5平方米。声学吊顶由下部声学吊顶、看台声学吊顶、内环声学吊顶三部分组成,由约1044个膜片单元组成。总面积约为53000平方米。采用单层PTFE膜材,悬挂在主桁架下弦与屋面次结构之下。并从上层看台的后部向下延伸。屋盖开口的内环采用不规则的多边形PTFE模块组成。
